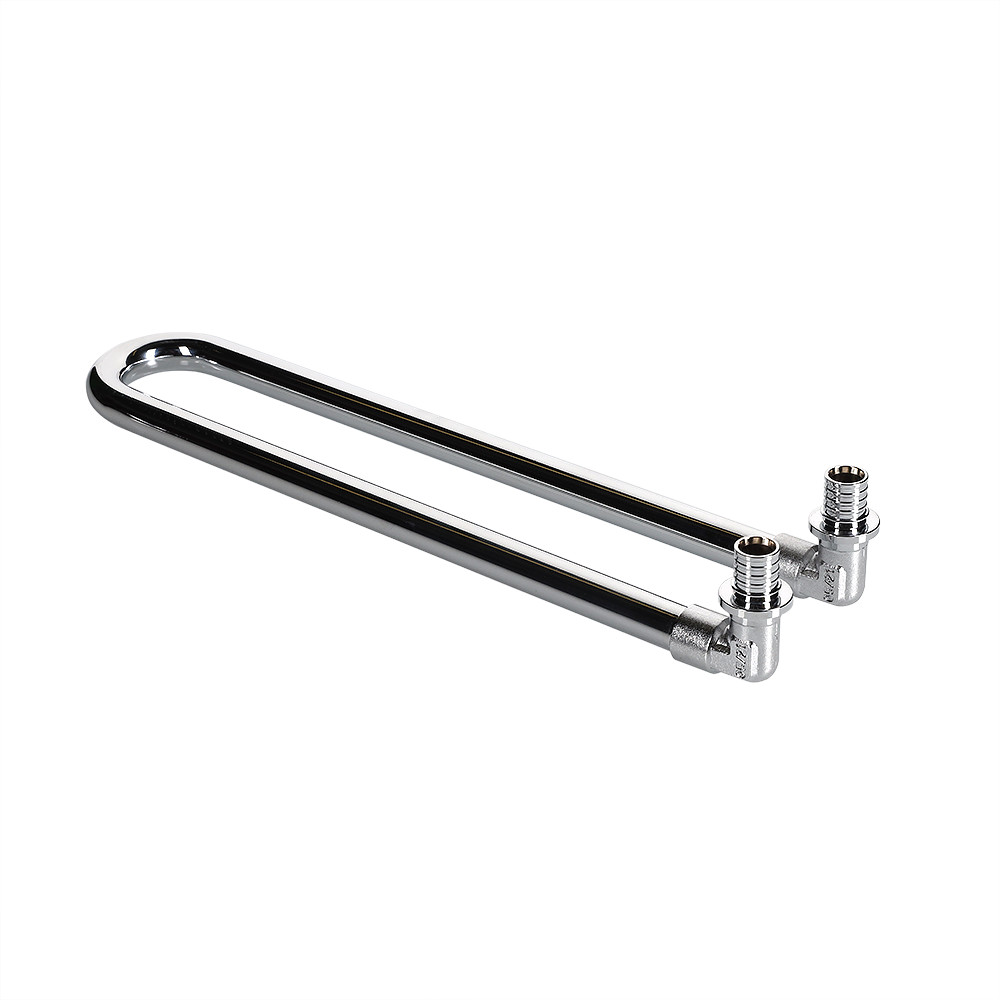

Угольник VALTEC аксиальный радиаторный с хром. латун. трубкой, двойной 16(2,2)х15 L 300 мм

Аксиальные фитинги (надвижные фитинги) VTm.481 предназначены для подключения трубопровода из сшитого полиэтилена к арматуре отопительных приборов. Присоединяемые трубы должны иметь следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм.

В результате монтажа аксиального фитинга VALTEC получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.

Аксиальные фитинги VALTEC не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.

Корпус фитинга VTm.481 изготовлен из горячештампованной латуни марки. Как и входящая в конструкцию фитинга латунная трубка, он имеет хромовое покрытие.

Монтаж фитинга осуществляется с использованием хромированной надвижной гильзы с применением ручного или электрического инструмента.

Угловой аксиальный фитинг с латунной трубкой (угольник аксиальный радиаторный) рассчитан на использование в системах с номинальным давлением до 16 бар и максимальной рабочей температурой не выше 95 градусов С.

Сдвоенный аксиальный угловой фитинг с латунной хромированной трубкой VTm.481.DС может применяться в случае, когда гидравлическое испытание (опрессовка) отопительной разводки производится до монтажа отопительных приборов. При этом соединитель используется как временный замыкающий участок. После проведения гидравлических испытаний калач трубки обрезается на требуемую длину роликовым труборезом. Длина трубки фитинга до сгиба – 30 см.
