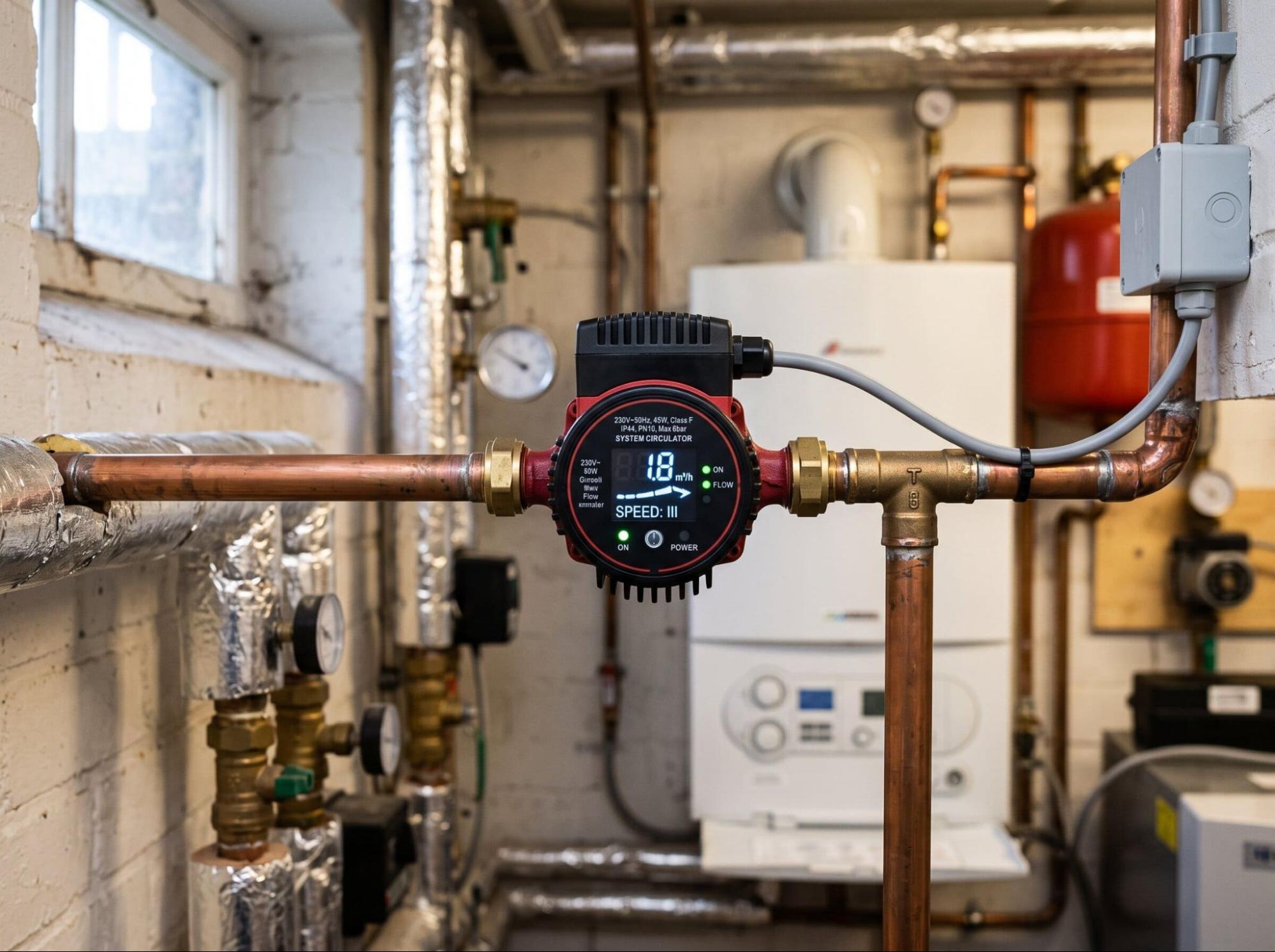

Циркуляционный насос — устройство, обеспечивающее давление, необходимое для стабильной циркуляции теплоносителя (воды или специального состава) по отопительной системе.
Системы отопления с принудительной циркуляцией считаются более надёжными и эффективными, чем системы с естественной циркуляцией, где движение теплоносителя обеспечивается разницей плотностей горячей и холодной жидкости. В таком случае нужно использовать трубы большого диаметра, соблюдать уклоны. Даже при выполнении всех требований, однако, идеальный результат не гарантирован. Неравномерность прогрева — распространённая проблема систем с естественной циркуляцией.
Принудительная циркуляция гарантирует стабильность напора, равномерный прогрев отопительных приборов. Главное — выбрать подходящий насос.
Функции циркуляционного насоса
Главная задача насоса — поддержание давления, достаточного для стабильной циркуляции теплоносителя. При его нехватке теплоноситель не достанет до крайних точек, и в помещениях на верхних этажах, в отдалённых комнатах станет холодно.
Основные преимущества принудительной циркуляции таковы:
— Равномерность прогрева. Теплоноситель гарантированно достанет до всех радиаторов, независимо от удалённости от котла.
— Экономия топлива. Режим работы котла стабилен, КПД максимален. Резкие скачки температуры исключены.
— Вариативность проектирования. Отсутствуют жёсткие требования по уклонам, диаметрам труб и другим показателям.
— Совместимость с системами тёплых полов. Насос — основа таких систем. В противном случае получить циркуляцию невозможно.
Когда насос обязателен: для коттеджей площадью более 100 квадратных метров естественная циркуляция не подойдёт из-за слишком большой протяжённости системы. Без насоса в этом случае не обойтись.
Типы насосов по ротору
При классификации циркуляционных насосов для отопительных систем в первую очередь нужно учитывать тип ротора — вращающейся части электромотора.

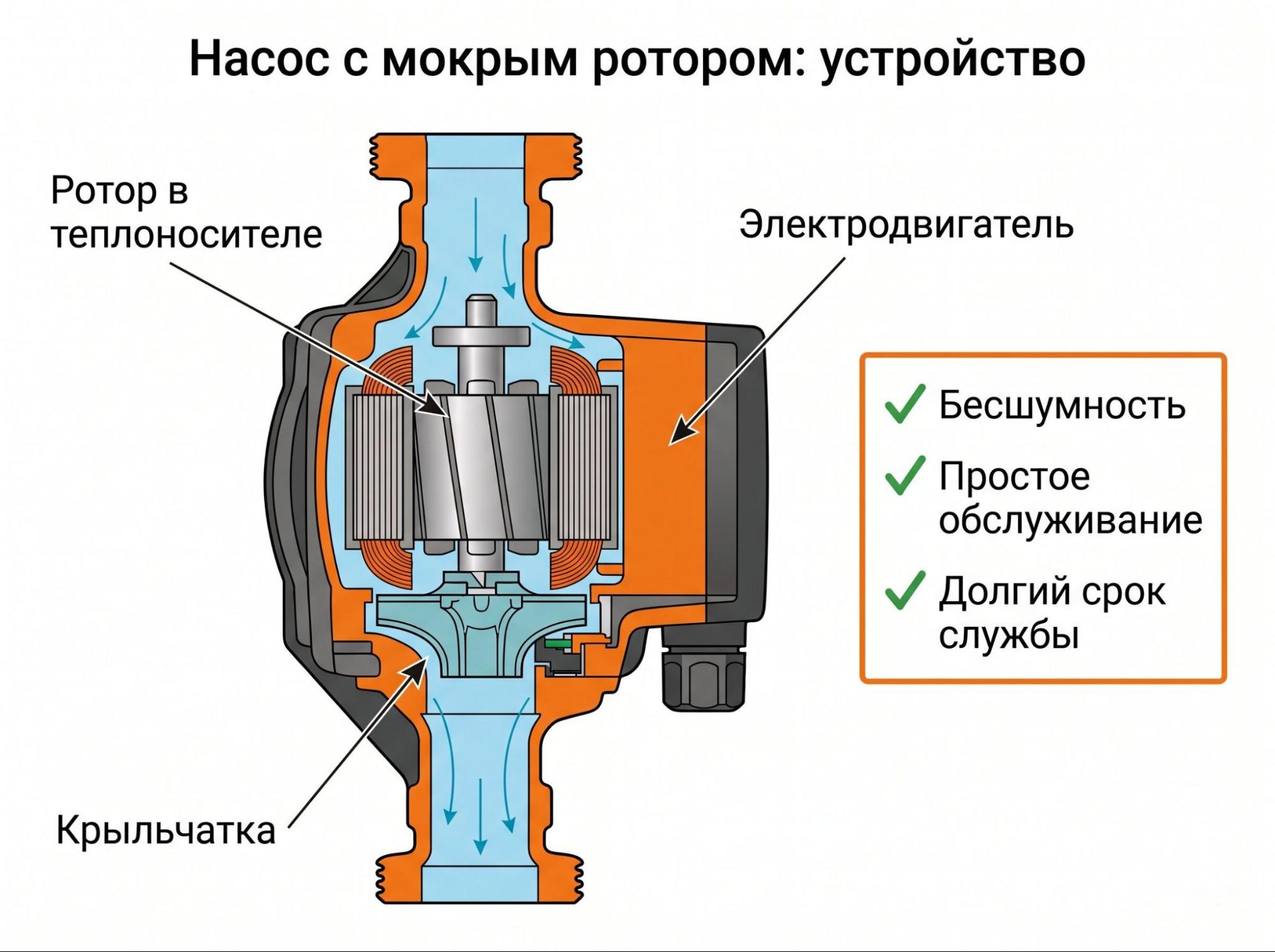

Мокрый ротор
Вращающийся элемент электромотора погружён в теплоноситель. Он выполняет функцию охладителя, исключающего перегрев теплоносителя, и смазки, облегчающей скольжение. Преимущества решения следующие:
1. Бесшумность работы. Жидкость глушит посторонние звуки и колебания.
2. Простота обслуживания.
3. Длительный срок службы.
Негативный момент — ограниченная мощность, но для большинства коттеджей, в том числе просторных, многоэтажных, её хватает с запасом. Именно такие устройства являются наиболее популярными.

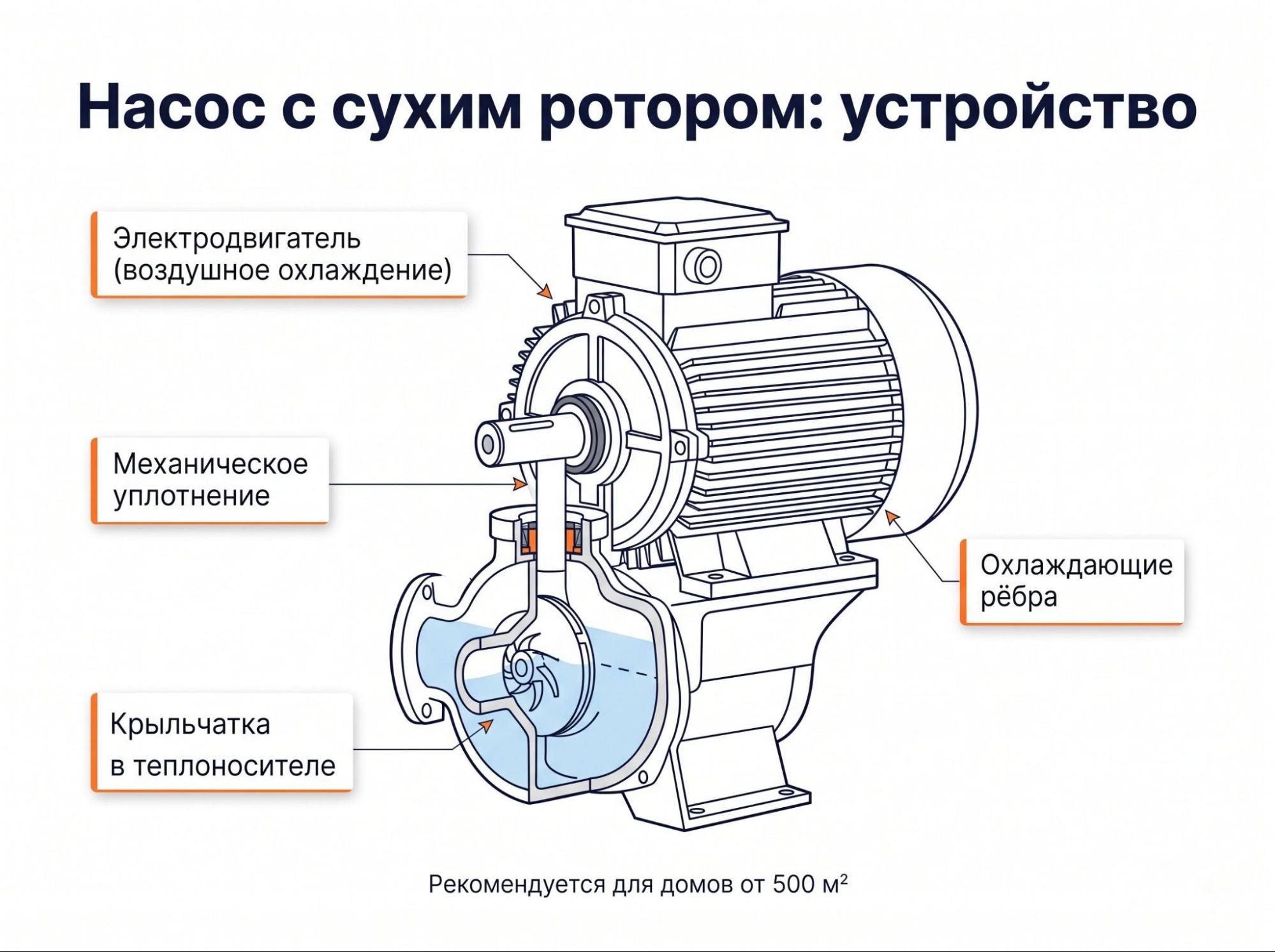

Сухой ротор
Механизм не контактирует с теплоносителем напрямую. Охлаждение привода воздушное, а не водяное. Мощность насосов выше в сравнении с предыдущими, они способны перекачивать огромные объёмы жидкости. Минусы — шумность, необходимость регулярного обслуживания. Особое внимание нужно уделять уплотнителям, обеспечивающим герметичность. Даже минимальная протечка приведёт к повреждению механизма.
Как выбрать по площади:
— До 400 м² — достаточно насоса с мокрым ротором.
— Более 500 м² — необходим насос с сухим ротором.
Основные характеристики
При подборе насоса нужно руководствоваться не только типом, но и техническими параметрами. Основной показатель — производительность. Она означает объём теплоносителя, перекачиваемого в течение часа.
Производительность: как рассчитать
Чтобы понять, какой объём теплоносителя насос должен прокачивать через систему, используют формулу, связывающую производительность с мощностью котла и разницей температур в системе.
Q = P / (ΔT × 1,163)
где:
Q — производительность насоса (кубометры в час);
P — мощность котла (киловатты);
ΔT — разница температур подающего и обратного трубопровода (как правило, 20°C для стандартных систем);
1,163 — удельная теплоёмкость воды (Вт·ч/л·°C).
Разберём формулу простыми словами. Насос должен прокачать через систему столько теплоносителя, чтобы он успел перенести всё тепло, которое выдаёт котёл. Логика такая: берём мощность котла (сколько тепла он отдаёт) и делим её на то, сколько тепла способен унести каждый кубометр теплоносителя. А сколько тепла унесёт кубометр — зависит от того, на сколько градусов он остынет, пройдя круг по системе (это и есть ΔT), умноженного на теплоёмкость воды (константа 1,163 — сколько энергии запасает вода).
Чем мощнее котёл — тем больше теплоносителя нужно прокачивать. Чем больше разница температур между подачей и обраткой — тем меньше нужна производительность, потому что каждый кубометр уносит больше тепла.
Запас производительности: к вычисленному значению рекомендуют добавить 10–15% для компенсации возможных потерь энергии и чтобы исключить постоянную работу устройства на максимуме мощности, чреватую интенсивным износом.
Напор
Напор — это давление, создаваемое для преодоления гидравлического сопротивления трубопровода. Обозначается как H, измеряется в метрах водяного столба. Сопротивление зависит от длины труб, количества поворотов, запорной арматуры, фильтров и типа отопительных приборов.
Классическая методика расчёта напора: на каждые 10 метров трубопровода понадобится 0,6 метра напора.
Пример: при общей 80-метровой протяжённости контура понадобится напор 0,6 × 8 = около 5 метров.
Скорость
Для недорогих версий характерна пара фиксированных скоростей. Выбор режима зависит от сезона, температуры воздуха. Поздней весной и ранней осенью, в лёгкую прохладу, хватит первой скорости, в морозы придётся активировать вторую.
Модели верхних ценовых категорий изменяют скорость не ступенчато, а плавно. Они укомплектованы автоматикой, отслеживающей температуру, устанавливающей оптимальные параметры для эффективной циркуляции теплоносителя. Достигается баланс между микроклиматическим комфортом и расходом электричества. Практика показывает, что за счёт оптимизации трат энергии ценовую разницу с бюджетными решениями удаётся компенсировать за пару отопительных сезонов.
Материал корпуса
Классический вариант — чугун. Отличается надёжностью и коррозионной стойкостью.
Насосы для однотрубной и двухтрубной систем
Схема разводки — значимый момент при выборе циркуляционного насоса.
Однотрубные схемы предполагают последовательное прохождение теплоносителя через радиаторы. Гидравлическое сопротивление невысоко, требования к напору минимальны.
В двухтрубных аналогах радиаторы соединены с обратным и подающим трубопроводами. Это повышает равномерность прогрева, однако увеличивает сопротивление. Необходим запас по напору.
Распространённые ошибки
При подборе следует полностью исключить следующие ошибки:
— Чрезмерный запас по мощности. 15 процентов вполне достаточно, больше не нужно. Мощные модели дороже, потребляют больше энергии, создают ненужную нагрузку на трубы и запорно-регулировочную арматуру.
— Пренебрежение типом теплоносителя. Вязкость антифриза выше, чем у воды — для его прокачки нужно устройство с увеличенным напором.
— Неточности при установке. Важное требование — строго горизонтальное расположение роторного вала. При пренебрежении правилом подшипники работают в условиях недостатка смазки, перегреваются, быстро изнашиваются.
— Отсутствие фильтра. В системе обязательно должен быть грязевой фильтр, задерживающий мусор и механические фракции, попадание которых в насос чревато поломкой.
Что важно запомнить
Правильный подбор циркуляционного насоса — залог стабильного теплоснабжения всех помещений на объекте при минимальном расходе энергии и отсутствии эксплуатационных проблем. В большинстве случаев оптимальным вариантом является модель с мокрым ротором и автоматической регулировкой скорости. Если площадь дома составляет более 500 квадратных метров, подойдут более производительные аналоги с сухим ротором.
Подобрать циркуляционный насос для отопления можно в соответствующем разделе каталога TAVAGO.
Что чаще всего спрашивают
Как рассчитать производительность циркуляционного насоса?
По формуле Q = P / (ΔT × 1,163), где P — мощность котла в киловаттах, ΔT — разница температур подачи и обратки (обычно 20°C), 1,163 — теплоёмкость воды. К результату добавляют 10–15% запаса. Например, для котла 20 кВт при ΔT 20°C: Q = 20 / (20 × 1,163) ≈ 0,86 м³/ч, с запасом — около 1 м³/ч.
Как рассчитать напор циркуляционного насоса?
На каждые 10 метров трубопровода требуется 0,6 метра напора. Для контура длиной 80 метров нужен напор около 5 метров. Дополнительно учитывается сопротивление арматуры, фильтров и поворотов. Для двухтрубных систем закладывается запас по напору.
Какой ротор выбрать — мокрый или сухой?
Для домов до 400 м² достаточно насоса с мокрым ротором: он бесшумный, простой в обслуживании, долговечный. Для домов более 500 м² нужен насос с сухим ротором — он мощнее, но шумнее и требует регулярного обслуживания уплотнителей. Для большинства частных домов оптимален мокрый ротор.
Какой запас мощности нужен для циркуляционного насоса?
Достаточно 10–15%. Больший запас не нужен: избыточно мощные модели дороже, потребляют больше энергии и создают ненужную нагрузку на трубы и арматуру. Чрезмерный запас по мощности — одна из самых частых ошибок при подборе.
Влияет ли антифриз на выбор насоса?
Да. Вязкость антифриза выше, чем у воды, поэтому для его прокачки нужен насос с увеличенным напором. Если планируется использовать антифриз, это учитывается при подборе — иначе циркуляция будет недостаточной.
Как правильно установить циркуляционный насос?
Роторный вал должен располагаться строго горизонтально — иначе подшипники работают при недостатке смазки, перегреваются и быстро изнашиваются. Перед насосом обязательно устанавливается грязевой фильтр, задерживающий мусор и механические частицы, попадание которых в насос приводит к поломке.
